مكان المنشأ:
الصين
اسم العلامة التجارية:
ANGES
رقم الموديل:
100 حصان

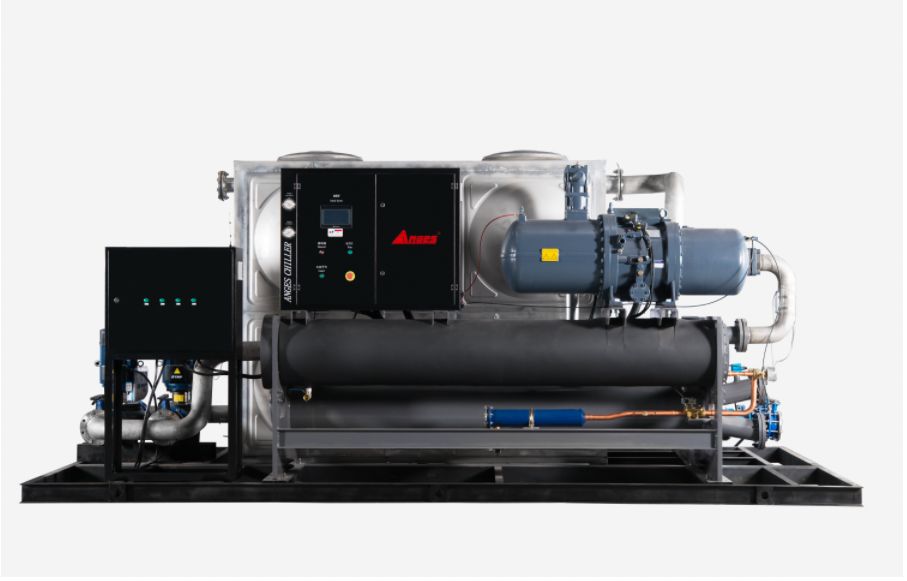

المعلم التقني للمبرد المتكامل المبرد بالماء من نوع المسمار
|
النموذج البند |
AGS-120WSHI | |
| قدرة التبريد الاسمية | كيلو كالوريا/ساعة | 376594 |
| كيلو | 437.9 | |
| طاقة الدخول | كيلو | 114 |
| الحد الأقصى لتيار التشغيل | أ | 160.5 |
| إمدادات الطاقة | 3PH-380V-50HZ | |
| المبرد | النوع | R22 |
| نوع التحكم | صمام التوسع | |
| ضاغط | النوع | مسدس نصف مغلق |
| الطاقة ((kw) | 88.3 | |
| وضع البدء | Y-△ | |
| مراقبة القدرة | 0-25-50-75-100 | |
| البخار | النوع | القشرة والأنبوب |
| تدفق السائل المبرد (م)3(ح) | 75.3 | |
| قطر الأنابيب (بوص) | 5 | |
| المكثف | النوع | القشرة والأنبوب |
| تدفق مياه التبريد (م)3(ح) | 94.1 | |
| قطر الأنابيب (بوص) | 5 | |
| حماية السلامة | ضاغط فوق حماية درجة الحرارة، حماية فوق الحمل، حماية الضغط العالي والمنخفض، حماية مفاتيح التدفق، حماية مرحلة عكسية وغيابها، حماية مضادة للتجمد،الحماية المختلفة. | |
| الخزان | (ل) | 4000 |
| مضخة الدورة الدموية الخارجية | الطاقة ((kw) | 15 |
| المصعد ((م)) | 26.2 | |
| مضخة الدورة الداخلية | الطاقة ((kw) | 11 |
| المصعد ((م)) | 20 | |
| البعد | ملم | 3900*2250*2400 |
| الوزن الصافي | كيلوغرام | 2630 |
| وزن التشغيل | كيلوغرام | 6690 |
الملاحظة: 1.القدرة الاسمية للتبريد هي:
درجة حرارة السائل المبرد في المدخل: 17 درجة مئوية؛ درجة حرارة السائل المبرد في المخرج: 12 درجة مئوية
درجة حرارة مياه التبريد عند الدخول: 30 درجة مئوية؛ درجة حرارة مياه التبريد عند الخروج: 35 درجة مئوية
2نطاق العمل:
تتراوح درجة حرارة السائل المبرد من 5°C إلى 35°C.
الفرق في درجة الحرارة بين السائل المبرد عند الدخول والسائل المبرد عند الخروج يتراوح بين 3 درجة مئوية و 8 درجات مئوية.
نطاق درجة حرارة مياه التبريد من 18°C إلى 37°C.
الفرق في درجة الحرارة بين مياه التبريد في المدخل والمخرج يتراوح بين 3.5 درجة مئوية و 10 درجات مئوية.
نحن نحتفظ بالحق في تعديل الأبعاد أو المعلمات المذكورة أعلاه دون سابق إنذار.
شركة شينزن أنجيس للمعدات
جدول التكوين لمبرد المكعب المبرد بالماء
| البند | الأجزاء الرئيسية | العلامة التجارية | ملاحظة |
| 1 | ضاغط نصف مغلق | هانبيل | الصين |
| 2 | صمام التوسع | (إيميرسون) | الولايات المتحدة الأمريكية |
| 3 | المكثف | الملائكة | الصين |
| 4 | مُبخر | الملائكة | الصين |
| 6 | صمام الموليد | (إيميرسون) | الولايات المتحدة الأمريكية |
| 7 | مرشح التجفيف | (إيميرسون) | الولايات المتحدة الأمريكية |
| 8 | مقياس ضغط الزيت (عالي ومنخفض) | إشارة | سويسرا |
| 9 | شاشة لمسة | النبيذ | الصين |
| 10 | وحدة تحكم PLC | سيمنز | ألمانيا |
| 11 | مكونات كهربائية | (شنايدر) | فرنسا |
