مكان المنشأ:
الصين
اسم العلامة التجارية:
Anges/SZAGS
إصدار الشهادات:
CE/ISO9001
رقم الموديل:
أك-15

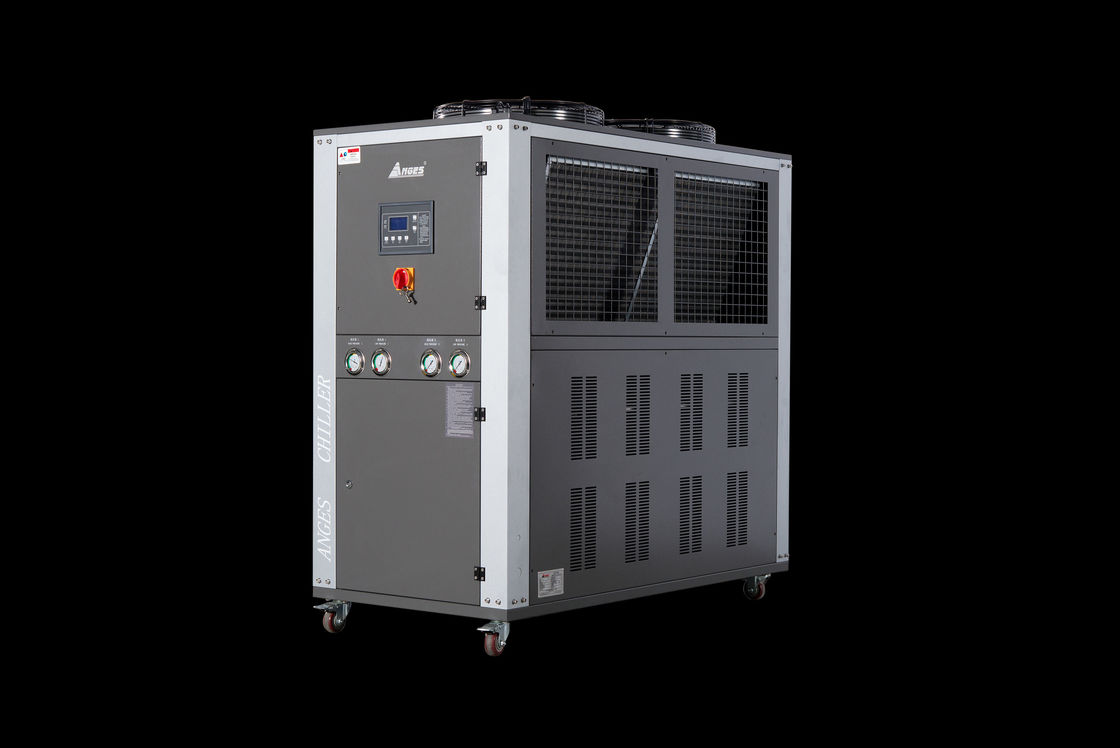

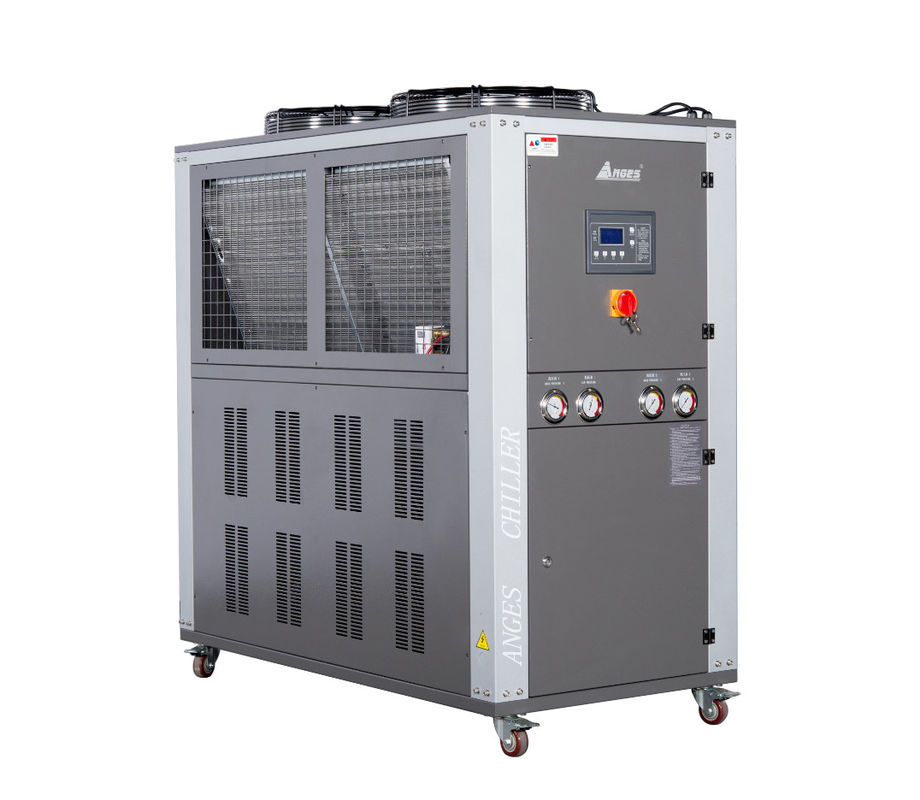

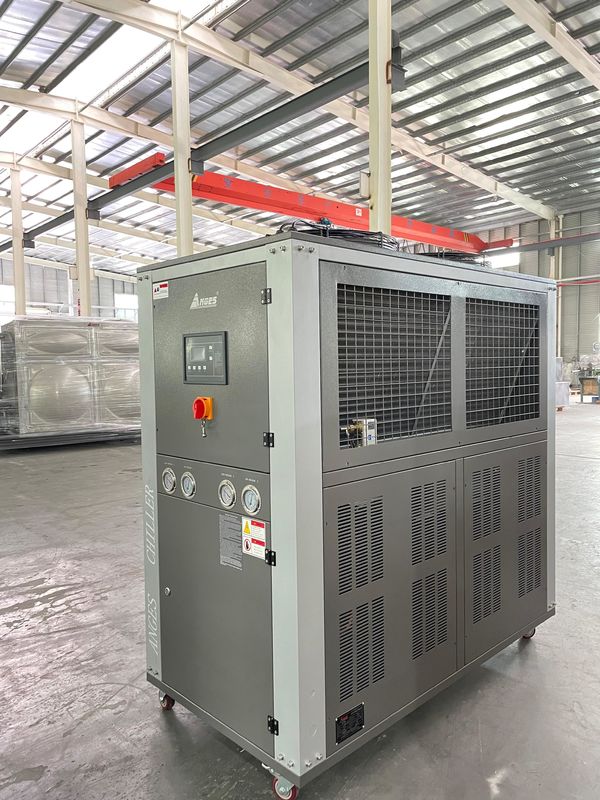

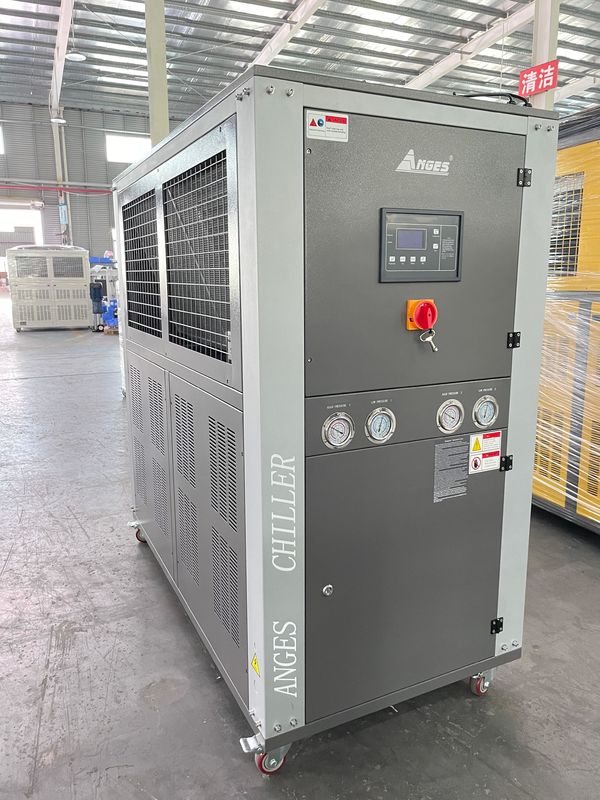

جهاز تبريد المياه الصناعي المبرد بالهواء 15 حصان جهاز تبريد غليكول مع ضاغط دانفوس
كيفية اختيار نموذج المبرد؟
1تحديد حمولة التبريد:
قم بحساب عبء التبريد المطلوب لتطبيقك. ويتم قياس هذا عادة في أطنان من التبريد (TR) أو الكيلوواط (kW).
فكر في عوامل مثل حجم المساحة، والحرارة التي تنتجها المعدات، والظروف البيئية الخارجية.
2نوع المبرد:
المبردات المبردة بالهواء: عادة ما تستخدم لتطبيقات أصغر وأسهل في التثبيت والصيانة.
المبردات المبردة بالماء: أكثر كفاءة للتطبيقات الكبيرة ولكنها تتطلب أبراج تبريد، وصيانة أكثر، ومساحة أكبر.
3التطبيق والبيئة:
تقييم ما إذا كان سيتم استخدام المبرد للعمليات الصناعية أو التبريد المريح أو التطبيقات المحددة الأخرى.
النظر في درجة حرارة البيئة والظروف البيئية حيث سيتم تثبيت المبرد.
4كفاءة الطاقة:
ابحث عن المبردات ذات معامل الأداء العالي (COP) أو نسبة كفاءة استخدام الطاقة (EER).
النظر في المبردات مع محركات السرعة المتغيرة (VSD) لتحسين إدارة الطاقة والكفاءة.
5مراقبة القدرة
قم بتقييم ما إذا كان المبرد قادرًا على تعديل قدرته لتتناسب مع حمولة التبريد المتغيرة. وهذا يساعد في توفير الطاقة وتحسين الكفاءة.
6الحجم والبصمة:
تأكد من أن الحجم الفعلي والبصمة المستخدمة للمبردات تناسب المساحة المتاحة للتثبيت.
7التكاليف الأولية والتشغيلية:
التوازن بين تكاليف الشراء الأولية وتكاليف التشغيل (استهلاك الطاقة والصيانة).
النظر في التكلفة الإجمالية للملكية على مدى عمر المبرد.
8الموثوقية والصيانة:
تحقق من موثوقية وسهولة صيانة المبرد.
ابحث عن نماذج ذات خدمة جيدة وتتوفر قطع غيار.
9الامتثال التنظيمي:
تأكد من أن المبرد يتوافق مع اللوائح والمعايير المحلية، بما في ذلك اللوائح البيئية.
10المصنع والضمان:
اختر مصنعين ذوي سمعة طيبة مع خدمة جيدة بعد البيع والدعم.
من خلال النظر في هذه العوامل واتباع هذه الخطوات، يمكنك اختيار نموذج التبريد الذي هو فعال، موثوق، ومناسب للتطبيق الخاص بك.
المواصفات
المعايير التقنية للهواء الصناعيالمبرد
|
النموذج البند |
ACK-15 | |
| قدرة التبريد الاسمية | كيلو كالوريا/ساعة | 39732 |
| كيلو | 46.2 | |
| طاقة الدخول | كيلو | 15.06 |
| إمدادات الطاقة | 3PH 380V 50Hz | |
| المبرد | النوع | R407C |
| نوع التحكم | صمام التوسع الحراري | |
| ضاغط | النوع | المجلد الهرماتي |
| الطاقة ((kw) | 12.46 | |
| المكثف | النوع | أنبوب نحاسي ذو أجنحة + مروحة الدوار الخارجي منخفضة الضوضاء |
| تدفق هواء التبريد ((m3(ح) | 15000 | |
| البخار | النوع | القشرة والأنبوب |
| تدفق السائل المبرد ((m3(ح) | 7.97 | |
| الحجم ((L) | 145 | |
| قطر أنابيب الدخول والخروج ((إنش)) | 2 | |
| مضخة | الطاقة ((kw) | 1.5 |
| الرفع ((m) | 20 | |
| حماية السلامة | حماية الضاغط من ارتفاع درجة حرارة، حماية التيار الزائد، حماية الضغط العالي والمنخفض، حماية درجة الحرارة الزائدة، حماية مفتاح التدفق، تسلسل المراحل أو حماية المراحل المفقودة.حماية من ارتفاع درجة حرارة غازات العادم | |
| وزن | كيلوغرام | 850 |
| البعد | ملم | 1900*1050*1800 |
الملاحظة: 1، السعة التبريد الاسمية هي وفقا ل:
درجة حرارة السائل المبرد في المدخل: 17 درجة مئوية
درجة حرارة السائل المبرد عند الخروج: 12 درجة مئوية
درجة حرارة الهواء التبريد في المدخل: 30 درجة مئوية
درجة حرارة هواء التبريد في المخرج: 35 درجة مئوية
2نطاق العمل:
نطاق درجة حرارة السائل المبرد من 5°C إلى 35°C.
الفرق في درجة الحرارة بين السائل المبرد عند الدخول والسائل المبرد عند الخروج يتراوح بين 3 درجة مئوية و 8 درجات مئوية.
من الأفضل استخدام جهاز التبريد عندما تكون درجة حرارة المحيط 40 درجة مئوية أو أقل.
نحن نحتفظ بالحق في تعديل الأبعاد أو المعلمات المذكورة أعلاه دون سابق إنذار.
جهاز تبريد المياه بالهواء:
جهاز التبريد المبرد بالهواء ، المعروف أيضًا باسم وحدة التبريد الصناعية من نوع الصندوق المبرد بالهواء ، يستخدم تصميم تبديد الحرارة المبرد بالهواء.انها تسحب الهواء المحيط في المعدات باستخدام المروحة المدمجة وتبديد الحرارة من خلال مكثف، مما يقلل من درجة حرارة النظام. لا يتطلب نظام تبريد مياه إضافي وسهل نسبياً في التثبيت والصيانة.
جهاز التبريد المبرد بالهواء مناسب للأماكن ذات المساحة المحدودة أو حيث لا يمكن توفير كمية كافية من مياه التبريد. ومع ذلك، فإن كفاءة التبريد تتأثر بدرجة حرارة الهواء المحيط والرطوبة،لذلك يستخدم عادة في التطبيقات ذات الأحمال الحرارية الأقليتم تجهيز كل نموذج بمجموعة من ميزات السلامة، بما في ذلك حماية الزيادة في الحركة، وفقدان المرحلة وعكس المرحلة إنذارات، مكافحة التجمد الحرارة، مقاييس الضغط، وأكثر من ذلك.هذه وحدات التبريد تظهر أداء ممتاز ولديها عمر أطولعلى مدار دورة التشغيل بأكملها ، يتم اتباع سلسلة من الخطوات القائمة على المبادئ الأساسية لتبادل الحرارة.فهي مناسبة بشكل خاص للصناعات التي تتطلب التحكم الدقيق وتنظيم درجة حرارة المياه المبردة، مما يسمح بتحكم دقيق في نطاق 3 °C إلى 50 °C ، مما يجعلها لاعبًا مهمًا في القطاع الصناعي الحديث.
مبدأ العمل:
عندما يتم تشغيل جهاز التبريد المبرد بالهواء، يمتص المبرد الحرارة من الكائن المبرد في البخار ويتبخر.المضغوط يستخرج باستمرار الغاز المنتج من البخار ويضغط عليه إلى درجة حرارة عالية، بخار عالي الضغط. ثم يتم إرسال بخار المبرد إلى المكثف ، حيث يخضع لتبادل الحرارة مع الهواء. بعد إطلاق الحرارة ، يتكثف إلى سائل.بعد الضغط بواسطة صمام التوسع، يدخل المبخر حيث يتبخر مرة أخرى ، ويمتص الحرارة من الكائن المبرد. يتم تكرار عملية تبادل الحرارة هذه حتى يتم تبريد المياه الصناعية إلى درجة الحرارة المطلوبة.
التطبيق:
تستخدم أجهزة التبريد على نطاق واسع في مختلف الإنتاج الصناعي مثل البلاستيك وتصنيع الإلكترونيات والتصفيف الكهربائي والهندسة الكيميائية والتبريد بالموجات فوق الصوتية والطباعة.تستخدم في تبريد القوالب لآلات معالجة البلاستيك، تحسين سلاسة السطح بشكل كبير للمنتجات البلاستيكية ، والحد من عيوب السطح والإجهاد الداخلي ، ومنع الانكماش والتشوه ، وتسهيل إطلاق العفن ،تسريع تشكيل المنتج، وبالتالي تحسين كبير في كفاءة الإنتاج وجودة المنتجات من آلات صب البلاستيك.
ضاغط التمرير:
تستخدم مجموعة كاملة من أجهزة التبريد المبردة بالهواء من أنجيس ضاغطات عالية الكفاءة. يعمل الضاغط كقلب لنظام دورة المبرد بأكمله.يستخدم ضاغط الدورية تصميم مزدوج التكيف، مما يضمن الختم الضيق بين أقراص التدحرج. هذا التصميم يسمح للأقراص التدحرجة بالانفصال شعاعيًا و محوريًا ، مما يسمح للحطام أو السائل بالمرور دون إتلاف المضغوط.هذا يؤدي إلى زيادة عمر الضاغط، زيادة في الموثوقية، وتحمل أفضل للسوائل، وتحسن التسامح للشوائب.
جهاز تبخر القشرة والأنابيب:
يستخدم المبرد المبرد بالهواء مبردة قذيفة وأنبوب. في هذا النظام ، يتبخر المبرد داخل أنابيب تبادل الحرارة ، بينما يتدفق الماء على جانب القذيفة.لتحسين كفاءة تبادل الحرارة، يتم تثبيت لوحة حجب سميكة 2 مليمتر على جانب القذيفة، مما يجعل الماء يتدفق ذهابا وإيابا لإنشاء محلول الماء الجليدي. بالإضافة إلى ذلك للحفاظ على درجة حرارة تشغيل مستقرة،الغلاف الخارجي للمبخر مغطى بمادة عازلة.
في أنابيب تبادل الحرارة نستخدم أنابيب نحاسية عالية الكفاءةوبالتالي زيادة مساحة سطح تبادل الحرارة مع المبردمع هذه التكنولوجيا ، يتم مضاعفة منطقة نقل الحرارة ، مما يحسن بكثير كفاءة نقل الحرارة.
المكثف من النوع ذو الزعانف:
من خلال اعتماد أنبوب نحاس عالي الكفاءة مع مكثف من نوع الألومنيوم المزدوج ، يقوم المبرد المبرد بالهواء بتبديد الحرارة بفعالية.يزيد الهيكل ذو الزعانف من مساحة سطح تبادل الحرارة بين المكثف والبيئة المحيطة، تحسين كفاءة إزالة الحرارة. التوصيل الحراري الممتاز للأنبوبات النحاسية ، جنبا إلى جنب مع خصائص إزالة الحرارة الفعالة لأطراف الألومنيوم ،يضمن كفاءة عالية خلال عملية التبريد
بالإضافة إلى ذلك، يوفر تطبيق زعانف ورق الألومنيوم الهيدروفيلي طبقة حماية إضافية. أنها تساعد على منع تآكل الأنابيب النحاسية في البيئات التآكل،وبالتالي تمديد عمر المكثف والحفاظ على أداء التبريد الأمثل.
عن خدمة ما بعد البيع؟
الدعم عبر الإنترنت لمدة 124 ساعة
دعم الفيديو الفني
3دعم خارجية متاح من طرف ثالث وما إلى ذلك
