| الاسم التجاري: | ANGES |
| رقم الطراز: | 20 حصان |
| الـ MOQ: | 1 |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| شروط الدفع: | T / T ، L / C ، T / T ، L / C. |

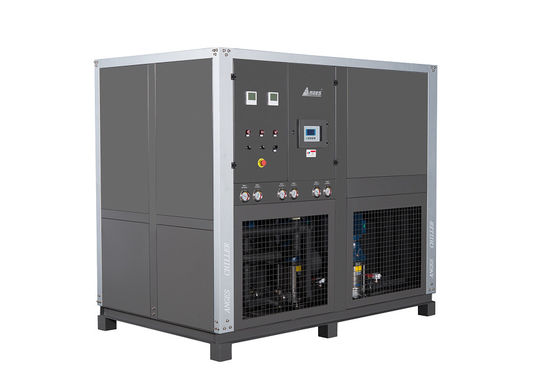

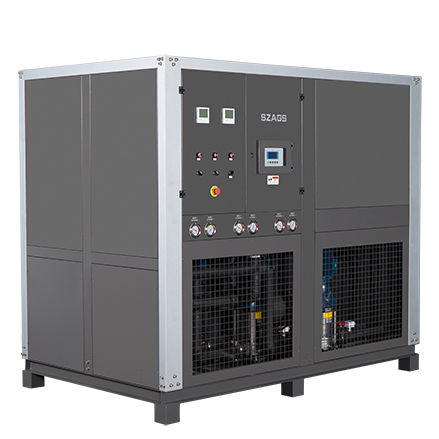

يحتوي المبرد المتكامل على أنظمة مياه متعددة الدوران
أخرج ثلاث درجات حرارة مختلفة من الماء في نفس الوقت ، 3 في و 3 خارج
وحدة تبريد من الجيل الجديد ، مصممة خصيصًا لخط إنتاج زجاجة نفخ PET. تقوم وحدة تبريد واحدة بتزويد الماء عند 3 درجات حرارة مختلفة في نفس الوقت إلى الفرن والقالب الجانبي والقاعدة لقالب النفخ PET لتقليل دورة صب المنتجات ، التصميم المتكامل هو مدمج ، يقلل التكلفة ويسهل التركيب والصيانة.
| العنصر | ACKS-15T | ACKS-20 (F) | ACKS-25 (د) | ACKS-30 (T) | ACKS-35 (T) | ACKS-40 (F) | ACKS-50 (F) | |
قدرة التبريد الاسمية |
كيلو كالوري / ساعة 50 هرتز |
38158.2 | 50877.6 | 63192.8 | 80341.2 | 94789.2 | 107121.6 | 126385.6 |
| كيلوواط 50 هرتز |
44.37 | 59.16 | 73.48 | 93.42 | 110.22 | 124.56 | 146.96 | |
| إجمالي طاقة الإدخال | كيلوواط | 17.56 | 22.54 | 27.3 | 33.26 | 38.3 | 42.46 | 50.2 |
| قوة | 3PH-380V-50HZ (200V / 220V / 415V / 460V 50HZ / 60HZ) | |||||||
المبردات |
يكتب | R22 (R134a / R410A) | ||||||
| طريقة التحكم | شعري | صمام توسع | ||||||
ضاغط |
يكتب | التمرير المحكم | ||||||
| الطاقة (KW) | 12.36 | 16.48 | 19.84 | 24.72 | 29.76 | 32.96 | 39.68 | |
مكثف |
يكتب | أنبوب نحاسي بزعانف + مروحة دوار خارجية منخفضة الضوضاء. | ||||||
| الطاقة (KW) | 1.1 | 1.56 | 1.56 | 1.84 | 1.84 | 2.8 | 3.12 | |
| تدفق هواء التبريد (m3 / h) | 15000 | 20000 | 25000 | 30000 | 30000 | 40000 | 50000 | |
المبخر |
يكتب | خزان مياه مع ملف | ||||||
| حجم الخزان (L) | 400 | 400 | 400 | 500 | 500 | 670 | 720 | |
| تدفق الماء المبرد (م 3 / ساعة) | 7.7 | 10.2 | 12.7 | 16.1 | 19.0 | 21.5 | 25.3 | |
مضخة الماء 1 |
الطاقة (كيلوواط) | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 |
| رفع (م) | 60 | 60 | 60 | 68 | 68 | 68 | 62 | |
| تدفق الماء المبرد (m³ / h) | 2.0 | 2.4 | 3.2 | 4.2 | 5.0 | 5.7 | 6.7 | |
| مدخل / مخرج | 1 بوصة | 1 بوصة | 1-1 / 4 " | 1-1 / 4 " | 1-1 / 4 " | 1-1 / 4 " | 1-1 / 2 " | |
مضخة الماء 2 |
الطاقة (كيلوواط) | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 |
| رفع (م) | 60 | 60 | 62 | 62 | 62 | 62 | 62 | |
| تدفق الماء المبرد (m³ / h) | 2.8 | 3.5 | 4.8 | 5.1 | 6.0 | 6.8 | 8.0 | |
| مدخل / مخرج | 1-1 / 4 " | 1-1 / 4 " | 1-1 / 2 " | 1-1 / 2 " | 1-1 / 2 " | 1-1 / 2 " | 1-1 / 2 " | |
| مضخة الماء 3 | الطاقة (كيلوواط) | 1.5 | 1.5 | 2.2 | 3 | 3 | 3 | 3 |
| رفع (م) | 60 | 65 | 62 | 69 | 69 | 69 | 69 | |
| تدفق الماء المبرد (m³ / h) | 2.8 | 4.3 | 4.8 | 6.8 | 8.0 | 9.0 | 10.7 | |
| مدخل / مخرج | 1-1 / 4 " | 1-1 / 4 " | 1-1 / 2 " | 1-1 / 2 " | 1-1 / 2 " | 1-1 / 2 " | 1-1 / 2 " | |
| حماية سلامة | حماية الضاغط من الحرارة الزائدة ، الحماية من التيار الزائد ، حماية الضغط العالي والمنخفض ، الحماية من درجة الحرارة الزائدة ، حماية مفتاح التدفق ، تسلسل المرحلة أو حماية المرحلة المفقودة ، حماية ارتفاع درجة حرارة العادم. | |||||||
| البعد | الطول (مم) | 2200 | 2300 | 2300 | 2475 | 2475 | 2550 | 2550 |
| العرض (مم) | 1200 | 1130 | 1800 | 1800 | 1800 | 2260 | 2260 | |
| الارتفاع (مم) | 1800 | 1850 | 1980 | 1980 | 1980 | 1950 | 1950 | |
| وزن | كلغ | 1060 | 1350 | 1450 | 1640 | 1730 | 1970 | 2120 |
|
|
